1200噸液壓千斤頂單點變頻調速控制方案

為實現1200T大噸位液壓千斤頂?shù)耐巾斏⑾陆颠B續控制，我司為其匹配一套PLC單點變頻調速控制液壓系統。基于先進的計算機控制技術、人性化的交互界面，現場靈活調參，使用過程更加便捷。

PLC單點變頻調速控制方案詳解：

本系統是由1臺高壓泵站、控制閥組、液壓油缸、壓力檢測裝置和1套變頻調速裝置等組成。系統采用變頻調速器控制油泵電機，依靠調節供電的頻率，來改變電機轉速，達到使油泵的流量連續可調的目的，配以適當?shù)碾娍睾蜋z測裝置，就可以實現千斤頂?shù)募虞d控制；系統采用進口通斷閥組控制油缸卸壓，依靠脈寬調制控制，來改變通斷閥組開閉頻率，達到使油泵的流量慢速可調的目的，配以適當?shù)碾娍睾蜋z測裝置，就可以實現千斤頂?shù)男秹嚎刂啤?

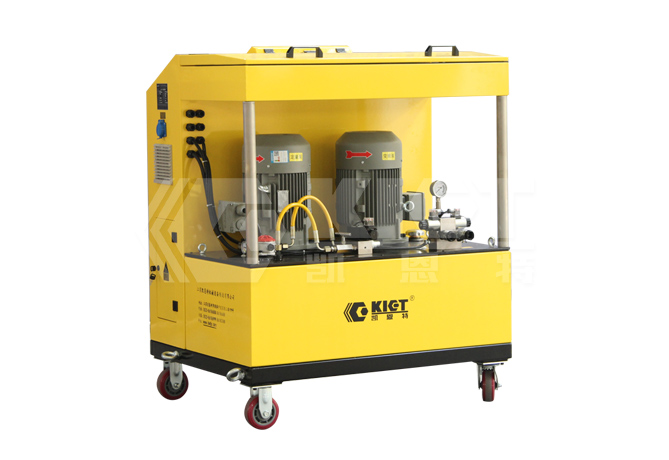

PLC單點變頻控制液壓系統

PLC單點變頻調速控制系統參數：

• 工作電壓：AC380V 50HZ
• 控制電源：DC24V
• 系統總功率：5.5KW×2
• 系統流量：4L/Min×2
• 系統工作壓力：55MPa
• 壓力傳感器：輸入DC24V 量程：0-70 MPa 輸出：4-20mA
• 控制模式：變頻調速控制

KIET近年來一直致力于頂、提、推三大領域解決方案的研發和市場開拓，目前已在大構件多點同步頂推、平移、提升、張拉、不對稱大構件稱重、張緊、空間姿態調整、智能行走等眾多領域得到應用，為客戶提供安全、高效的設備與服務。

更多點位同步稱重液壓系統配置方案可咨詢凱恩特銷售工程師！
